導讀：針對煤礦、火電廠煤倉、原煤倉及洗煤廠的棚煤堵塞問題，河南鑫濮空氣炮廠家設計研發了新一代多頭空氣炮清堵裝置，解決了單臺空氣炮在煤倉狹小區域布置難的難題，提高了煤倉煤運輸速度，有效提高了生產效率，下面是關于多頭空氣炮的結構簡介及主要部件炮體與噴吹管的功能介紹。

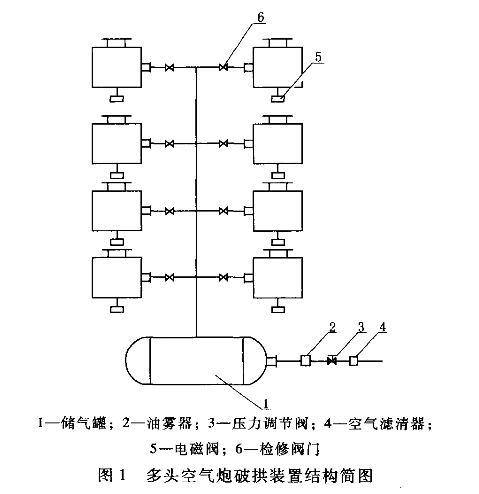

多頭空氣炮破拱裝置結構示意圖如圖1所示。該破拱裝置設有一個帶有時序設定的微控制器和儲氣罐。微控制器用于控制空氣炮動作間隔或控制多個空氣炮的動作順序；儲氣罐的出氣口通過管道分別與多個炮頭的進氣口連接，出氣口則依次連接有油霧器、壓力調節器和空氣濾清器。工作時，油霧器將潤滑油進行霧化并注入空氣流中，隨著壓縮空氣流入需要潤滑的部位，達到潤滑的目的；壓力調節器可根據工作現場需要隨時調節壓力，通過調節供氣壓力來控制放炮沖擊力；空氣濾清器可以清除空氣中的微粒雜質，減少活塞工作時因吸入含有灰塵等雜志的空氣加劇零件的磨損。此外，炮頭進氣口位置處的管道上設置有單向閥，炮頭的另一端連接有電磁閥。該破拱裝置占用空間少，不會加重倉體負擔，設備投資成本較小。其主要部件結構及功能如下：

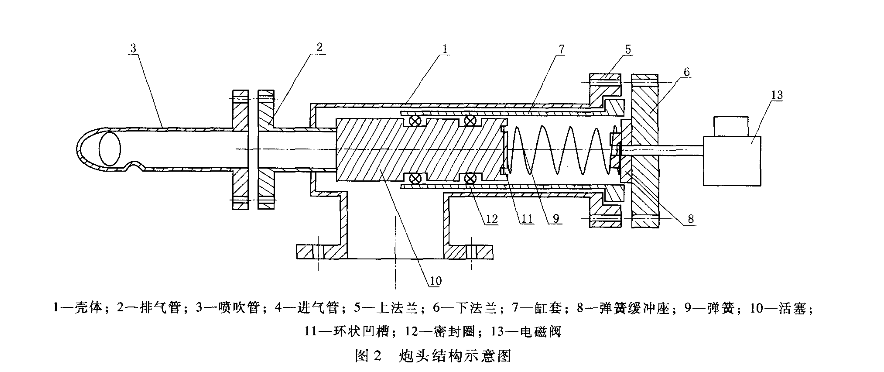

（1）炮體。如圖2所示，與傳統空氣炮相比，該裝置實現了罐體與放炮裝置的成功分離，體積小，重量輕，打破個目前市場上產品形式單一安裝方式單一的現狀，大大節約了安裝空間的設備成本。在彈簧9與炮體端蓋法蘭6之間安裝有緩沖彈簧座8，解決了彈簧與后端蓋之間剛性連接時，因沖擊力過大而造成的彈簧斷裂事故，可對其進行緩沖保護，同時避免了每次放炮后彈簧在炮頭腔體內中心位置的偏移，起到了對彈簧位置的有效校正。此外，活塞10為含有鏈子線的高質橡膠復合型密封活塞，活塞上部設置有兩道氣體密封環12、活塞一端設置有環形凹槽，用來固定彈簧，并且采用橡膠墊減振。

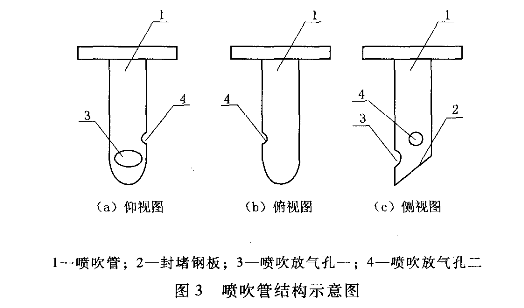

（2）噴吹管。如圖3所示，噴吹管的端部為斜面，并焊接有封堵鋼板，封堵鋼板2對面的噴吹管側壁上開有橢圓形的噴吹放氣孔一，封堵鋼板2側面的噴吹管側壁開有噴吹放氣孔一，目的是使放炮時吹出的氣流在密閉的料倉形成一個向下的旋轉氣流，更利于物料的吹落。
