空氣炮的控制模式關系到空氣炮的使用效率和企業成本，為空氣炮選擇合適的控制模式是做好清堵破拱工作的必要條件之一，本文以水泥廠中安裝的空氣炮為例，為大家介紹不同的空氣炮控制模式供參考。

在選擇空氣炮的控制模式之前，需要確定空氣炮的安裝數量和位置：以水泥廠為例，生產能力在4000 t/d以下的生產線，采用單系列預熱器，空氣炮安裝數量為30個左右；生產能力大于4000 t/d的水泥廠生產線，采用雙系列預熱器，空氣炮安裝數量為46個左右。水泥廠空氣炮的安裝位置通常為C?-C?旋風錐體各4個，分解爐、煙室及下料管共14個左右。
空氣炮的控制模式分為3種：
一、現場控制模式

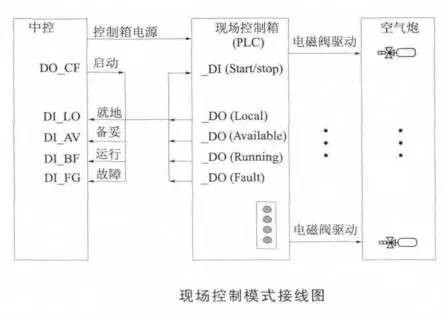

現場控制模式下，空氣炮主要由現場控制箱來完成控制，中控監控控制箱的工作狀態。這種控制模式下，中控室與現場PLC的通訊信號有“備妥”、“應答”、“故障”和“就地”4個輸入信號和“啟動、停止”一個輸出信號。相對中控而言，雖有空氣炮作為一個整體設備，所以中控的遠程操作實際只是組織”啟動“命令，空氣炮真正的動作是通過現場PLC編程實現的。其接線圖見下圖：


根據空氣炮的動作規律，現場程序安裝空氣炮的安裝位置分為5個小組，當中控發出”啟動“命令時，首先第一組空氣炮工作，隨后第2、3、4、5組空氣炮動作，然后循環進行下一輪動作。每組空氣炮動作時間為5S，循環時間為3min，動作時間和循環時間只能通過現場PLC設定。生產正常時，預熱器的熱工制度很穩定，空氣炮安裝這樣的規律自動工作能有效地起到防止和消除物料堵塞的作用。可是當發生預熱器熱工溫度不穩定，某級旋風筒的負壓值急劇上升時，如果此時空氣炮依舊遵照這樣的規律動作，那就有可能因?yàn)榫植繂?wèn)題沒有及時處理，從而影響整個預熱系統的穩定。所以，這種情況下，該控制模式有了弊端。此時中控室操作人員必須立即通知巡檢人員，從現場控制箱手動操作物料堵塞部位的空氣炮工作。假如窯尾煙室位置發生物料堵塞，巡檢人員不但需要手動控制該位置的4個空氣炮，而且還要手動控制C3、C4、C5及煙室和其它20多個空氣炮的工作，以防止物料堵塞問題的擴大。由此可見，空氣炮由現場PLC控制，中控發現物料堵塞時不能立即處理，需要等待現場去處理問題，導致空氣炮在關鍵時刻沒有真正做到預防和消除物料堵塞的作用。我國某水泥廠在敘利亞承建的某5000t/d生產線因?yàn)椴僮魅藛T不當，投料量和窯轉速控制不同步，造成C2旋風筒錐部物料堵塞，為了保證繼續投料運行，空氣炮的控制只能由現場巡檢員手動操作，巡檢員需要連續操作堵塞位置的空氣炮工作，還要按照由上而下的規律操作其他的空氣炮。


二、遠程控制模式

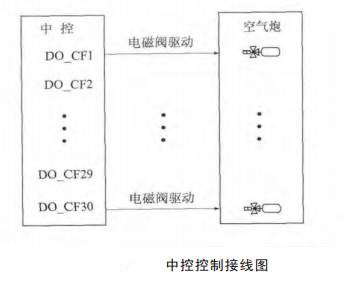

遠程控制模式下的空氣炮工作完全由中控控制，每個空氣炮的動作由中控發出“驅動”信號。其接線圖見下圖：

空氣炮的工作分為自動和手動兩種模式。自動模式下，空氣炮由上而下按順序來循環動作，中控操作員可以根據系統運行過程中的工藝參數對每級空氣炮的動作時間和循環時間進行實時調整。手動模式下，中控操作人員可以根據系統的運行狀態來靈活控制空氣炮的動作。比如C2旋風筒出現壓力不正常物料堵塞現象時，中控操作員可以手動控制安裝在這個位置的空氣炮，而C3、C4、C5及煙室和下料管位置的空氣炮繼續可以安裝自動模式運行；比如煙室發生物料堵塞時，中控操作員可以對所有空氣炮進行手動控制。這種控制模式下，中控操作員可以通過操作畫面的實時參數來決定空氣炮采用哪種模式工作。當某級旋風筒的壓力不正常時，操作員可以立即采取處理措施，同時可以通知現場巡檢員到現場進行檢查并配合處理，所以這種控制模式通過中控優先處理問題，使得空氣炮在關鍵時刻發揮了預防和消除物料堵塞的作用。


三、遠程加現場控制模式

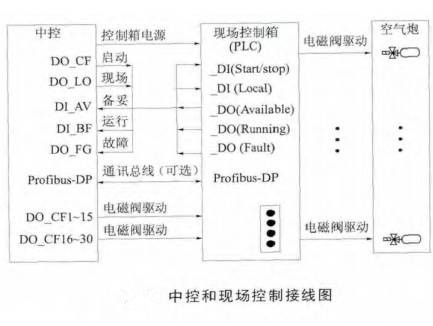

這種控制模式下，空氣炮的工作由中控操作員根據系統工況來選擇。中控操作員選擇為“現場”控制，空氣炮的工作由現場PLC實現，控制如同模式一。中控操作員選擇“中控”控制，中控操作員可以在中控實現空氣炮的控制，控制如同模式二。其接線圖見下圖：

當系統穩定運行時，選擇“現場”控制，空氣炮按照由上而下的規律動作。當系統出現局部物料堵塞現象時，選擇“中控”控制，中控操作員可以根據問題的嚴重程度來選擇控制方式。這種控制模式下的空氣炮操作相當靈活，有效地發揮了空氣炮的作用。我國承建的厄瓜多爾項目、尼日利亞項目和阿爾及利亞項目都采用了這種控制模式。
