您的位置:首頁 > 空氣炮配件 > 空氣炮附件

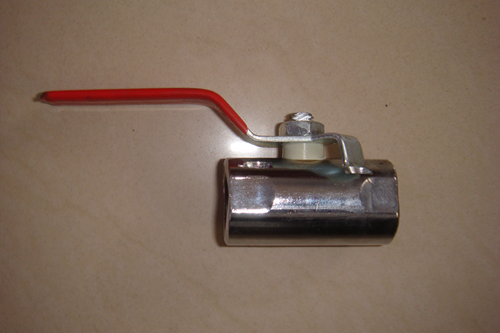

手動球閥-空氣炮配件

產品簡介: 空氣炮手動球閥介紹: 手動球閥是控制供氣管道總氣源重要的配件之一。當空氣炮接通氣源后,氣體經球閥、單向閥到達換向閥。操作時打開手動球閥,氣體便自動進入炮體。當往空氣炮體內沖入壓縮空氣時,要確保手動球閥處于開

配件材質:

適配型號:

全國咨詢服務熱線: 0371-55882689
詳情介紹

空氣炮手動球閥介紹:

手動球閥是控制供氣管道總氣源重要的配件之一。當空氣炮接通氣源后,氣體經球閥、單向閥到達換向閥。操作時打開手動球閥,氣體便自動進入炮體。當往空氣炮體內沖入壓縮空氣時,要確保手動球閥處于開啟狀態。

規格參數:
材質:不銹鋼
連接形式:螺紋
結構形式:固定
流動方向:雙向
驅動方式:手動
公稱通徑:DN15-DN50(mm)
公稱壓力:1.6-6.4Mpa
適用溫度范圍:-20℃-232℃-350℃
適用介質:水、油、氣及某些腐蝕性液體
螺紋內徑:G/ZG/BSPT/DIN/NPT
設計:全通徑設計

空氣炮手動球閥工作步驟:
 一、開啟過程
1.在關閉位置,球體受閥桿的機械施壓作用,緊壓在閥座上。
2.當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3.閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4.直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。
二、關閉過程
1.關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
2.繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。
3.快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
4.手輪轉動的最后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。

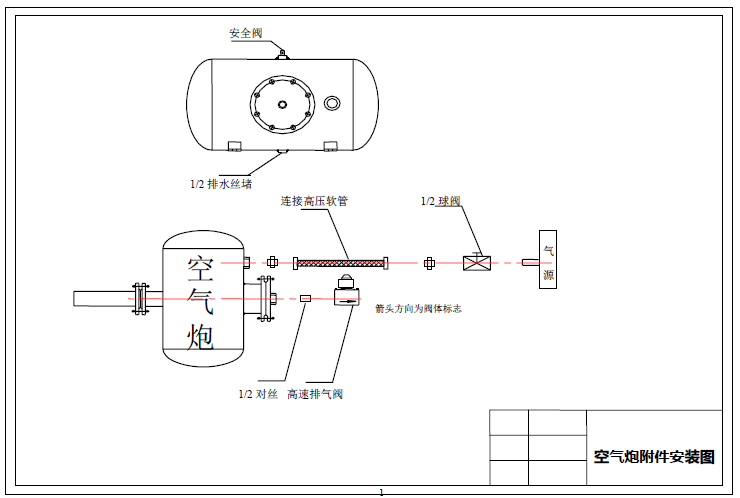

空氣炮配件安裝示意圖:
